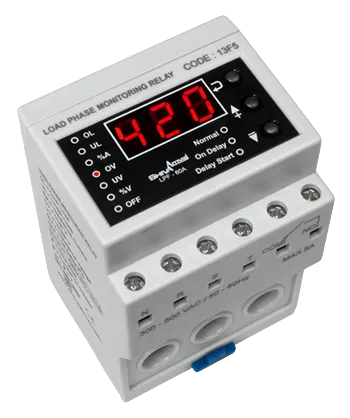

کنترل فاز بار 15A شیوا امواج

دانلود کاتالوگ

دستگاه کنترل فاز-بار با بهره گیری از تکنولوژی روز دنیا و با استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات  می باشد.

این اختلالات ناشی از قطع فاز، جابجایی فاز ، عدم تقارن فازها و جریان ،افزایش یا کاهش ولتاژ و افزایش یا کاهش جریان برای استفاده در کلیه مراکز صنعتی بدون نیازبه CT طراحی و ساخته شده است

ویژگی های کنترل فاز-بار شیوا امواج


• حفاظت کامل دستگاه های سه فاز با استقاده از سیستم میکروپروسسوری

• کنترل جریان براساس منحنی I2t

• اندازه گیری جریان بدون نیاز به CT و با عبور مستقیم کابل (حداکثر 25mm²)

• نمایش جریان، مقادیر تنظیمی و پیغام های خطا

• حفاظت در برابر

  • افزایش، کاهش و عدم تقارن جریان ها

  • افزایش، کاهش و عدم تقارن ولتاژها، قطع و عدم توالی فازها

• قابلیت نمایش

  • ولتاژ

  • مدت زمان فعال بودن دستگاه (عبور جریان)

  • تعداد دفعات وصل و قطع جریان

• قابلیت فعال و غیر فعال کردن ریست اتوماتیک

• ۱۰ عدد نشانگر برای اعلام

  • OL: افزایش جریان ( 0.5-15A),(1-60A)

  • UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹

  • A%: عدم تقارن جریان ها  (7-100%)

  • OV: افزایش ولتاژ

  • UV: کاهش ولتاژ

  • V%: عدم تقارن ولتاژها

  • OFF: تأخیر در قطع

  • Normal: وضعیت رله( چشمک زن: آماده برای Reset)

  • On Delay: تأخیر در وصل یا تأخیر برایReset(0-240Sec)

  • Delay Start: زمان استارت اولیه (0-120Sec)²
