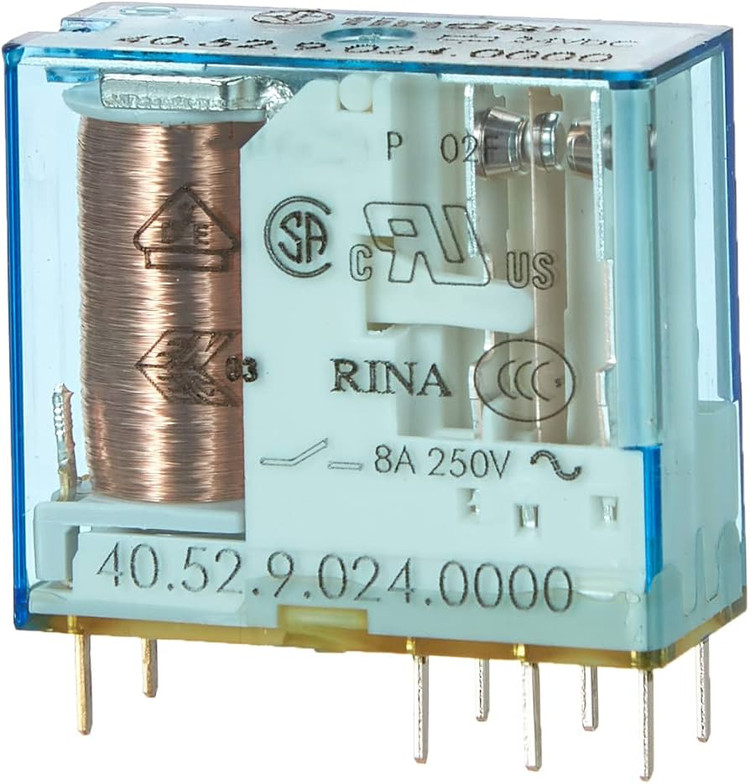

رله کتابی 24vDC دو کنتاکت 8 آمپر فیندر مدل 40.52.9.024.0000

دانلود کاتالوگ

بررسی اجمالی رله فیندر 405290240000

رله فیندر 405290240000 از نوع رله PCB مینیاتوری(کتابی) ۸ آمپری ساخت فیندر ایتالیا با ولتاژ بوبین ۲۴ولت DC است. این رله 8 پایه و دارای 2 کنتاکت (دو باز و دو بسته مجزا) است که می‌توان مستقیم روی برد یا از طریق سوکت ۹۵۱۵ متصل کرد و از طریق سوکت ۹۵۰۵ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله ۴۰.۵۲.۹.۰۲۴.۰۰۰۰ است. رنگ آبی بدنه این رله نشان‌دهنده ولتاژ تحریک از نوع DC است.

از هریک از دو کنتاکت رله فیندر 405290240000 می‌توان 8 آمپر برای کنترل بار اهمی جریان‌کشی داشت. برای بارهای سلفی و خازنی (شیربرقی، روشنایی LED و مشابه آن) حداکثر جریان‌کشی حدود 1 آمپر باید لحاظ گردد.

ویژگی‌های مکانیکی و الکتریکی

• ولتاژ بوبین 24 ولت DC
• توان مصرفی بوبین 0.65 وات معادل 27 میلی‌آمپر
• حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
• فاصله سیم‌پیچ و کنتاکت 8 میلی‌متر
• ولتاژ عایقی تا 6000 ولت بین سیم‌پیچ بوبین و کنتاکت
• تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا 1000 ولت
• حداکثر جریان عبوری از هر کنتاکت 8 آمپر برای بار مقاومتی
• حداکثر جریان عبوری از هر کنتاکت حدود 1 آمپر برای بار موتوری و روشنایی (موتور تکفاز 0.37 کیلووات)
• تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر 7 میلی‌ثانیه
• عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
• عمر الکترونیکی رله  200هزار بار
• مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
• استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
• دمای کارکرد از منفی 40 تا 85 درجه
